Beschreibung KEIRO-Pilatus PC-24

Die KEIRO-Pilatus PC-24 ist ein vorbildgetreuer Nachbau in Holzbauweise des Privat-Jets PC-24 der Schweizerischen Pilatus Flugzeugwerke in Stans. Erstflug des Vorbildes fand 2017 statt, und seit 2018 werden Serienmaschinen ausgeliefert.

Der Nachbau wurde so originalgetreu wie möglich konstruiert, wobei nur 3-Seitenansichten und wenige Rumpfquerschnitte von Pilatus erhältlich waren. Mittels unzähliger Bilder und Videos habe ich mithilfe von 3D-CAD versucht, die markante Silhouette mit dem eleganten Rumpf, den 2 Triebwerkgondeln, den schlanken Flügeln und dem grossen T-Leitwerk nachzubilden.

Die Profilwahl für den Flügel, die gewählte Schränkung und der konsequente Leichtbau ergeben ausgesprochen gute, originalgetreue Flugeigenschaften. Mit den grossen Spalt-Landeklappen lässt sich die PC-24 problemlos landen. Das Bugfahrwerk fährt wie beim Vorbild nach vorne ein, die Hauptfahrwerke haben Doppelräder an gefederten Schwingen.

Bau der KEIRO-Pilatus PC-24:
- Beim Rumpf wird zuerst ein kastenförmiges Grundgerüst aus Pappelsperrholz gebaut. Da alle Teile verwechslungssicher verzahnt konstruiert wurden, sind Baufehler und Verzüge fast ausgeschlossen. Auch auf den üblichen Bauplan kann verzichtet werden. An dieser Grundstruktur wird kraftschlüssig das Mittelstück des Flügels mit Verankerungspunkten für die Einziehfahrwerke angebaut. Auch die Gondelbefestigungen und das Seitensteuer sind direkt im Grundgerüst integriert. Die formgebenden, leichten Spanten sind aussen am Grundgerüst angebracht und werden mit 2mm Balsa beplankt. Die KEIRO-Pilatus PC-24 hat einen grossen abnehmbaren Servicedeckel auf der Rumpfoberseite, der einen problemlosen Zugang zu allen Einbauten gewährt.
- Die beiden Flügelhäften sind in konventioneller Rippenbauweise ausgeführt und werden direkt auf dem beiliegenden Bauplan aufgebaut. Zur Verhinderung von Verzügen während der Bauphase haben die Rippen "Füsschen". Der Flügel ist vollbeplankt. Zum verzugsfreien Beplanken der Flügeloberseite (nach dem Entfernen der Füsschen) liegt dem Bausatz eine Helling bei. Die Landeklappen und Querruder werden erst am Schluss ausgetrennt, was eine gute Profiltreue gewährleistet. Die bereits beim Grundaufbau einzuklebenden Landeklappenscharniere sind im Bausatz enthalten. Die beiden Flügelhälften werden über robuste Alurohr-Steckungen mit dem Rumpf verbunden
- Auch das Höhensteuer wird in Rippenbauweise direkt auf dem Bauplan aufgebaut und vollbeplankt. Im Mittelteil ist der oberste Teil des Seitensteuers angebaut. Das Höhensteuer wird über eine Alurohr-Steckung von oben auf das Seitensteuer geschoben und mittels M5-Schraube gesichert.
- Die Triebwerksgondeln bestehen ebenfalls aus einer leichten Holzkonstruktion. Die grossen Deckel gewährleisten einen einfachen Zugang zu Impeller und Schubrohr. Die fertigen Gondeln werden über Alurohr-Steckungen an den Rumpf geschoben und mit Schrauben gesichert.
Die Beine des geschleppten Hauptfahrwerks mit Doppelrädern bestehen aus einer zu verklebenden Sandwichkonstruktion aus gefrästem GFK-Flachmaterial, passend zur vorgeschlagenen Einziehmechanik. Beim Bugfahrwerk können handelsübliche Produkte verwendet werden.

Ab Seriennummer 22 (April 2020) fliessen einige Neuerungen und Verbesserungen ein:
- Zum verzugsfreien Beplanken der Flügeloberseite enthält der Bausatz neu eine Helling.
- Schubrohr, Einlaufrohr und Einlauflippe liegen neu als 3D-gedruckte Fertigteile bei.
- Frästeile und Federn für die beiden Hauptfahrwerkbeine sind neu im Komplettbausatz enthalten.
- Material und Schablone für Cockpitverglasung liegen nun ebenfalls bei.





Vorbild:






Erstflug 30.9.18

technische Daten KEIRO-Pilatus PC-24
Spannweite
2140 mm
Länge
2090 mm
Fluggewicht Prototyp
Folienfinish, Antrieb siehe unten
mit LiPo 6S 5750mAh

5720 gr
Fluggewicht der bisher gebauten Kundenmodelle
6000 - 7200gr
Schwerpunktlage
gemessen ab Vorderkante Flügel in Rumpfmitte
210 - 230 mm
Einstellwinkeldifferenz (EWD)
3.2 °
Flügelschränkung
2.5 °
Impeller-Innendurchmesser
69 mm
Flügelprofil (Dicke 12%, Flügelmittelteil aufgedickt auf 16%)
NACA 63a412
Steuerfunktionen
2 x Quer
2 x Höhe
Seite
2 x Landeklappe
Einziehfahrwerk
2 x Motor

Nachbaumassstab: 1:8

Bilder vom
Aufbau









Antriebsvorschlag für KEIRO-Pilatus PC-24

Impeller: 2 x Wemotec Minifan EVO:

Motor: 2 x Hacker E40s 2.5D an 6S LiPo, ca. 6Ah,

Schub gesamt ca. 41.6 N

Leistungsaufnahme gesamt ca. 2.7 kW


Gondel mit
Minifan

Inhalt Komplett-Bausatz KEIRO-Pilatus PC-24

- Alle 420 Frästeile für Rumpf, Leitwerk, Flügel und 2 Triebwerkgondeln (Balsa, Pappelsperrholz, Flugzeugsperrholz, GFK)

- Leisten und Dübel für Rumpf und Flügel (Balsa, Kiefern, Buche)

- Beplankungsmaterial für Rumpf, Leitwerk und Flügel (Balsabrettchen)

- Flügelsteckungen, Gondelsteckungen, Höhensteuersteckung (Präzisionsverbindungen von Petrausch).

- Schubrohre, Einlaufrohre und Einlauflippe als 3-D-Druckteile aus silbrigem PLA

- PET-G-Material (Vivak) für Cockpitverglasung inkl. Schablone für Rohzuschnitt

- Frästeile für 2 Hauptfahrwerkbeine inkl. passende Federn (Räder und Kleinteile nicht enthalten)

siehe auch Stückliste

3D-Druckteile : gefräste Fahrwerkteile aus GFK : Räder Ø80mm



Bauanleitungen KEIRO-Pilatus PC-24

Der Bausatz enthält einen1:1 Bauplan für Flügel und Höhensteuer, sowie eine CD mit bebilderten Bauanleitungen und detaillierten Stücklisten für den Aufbau von Rumpf, Leitwerk, Flügel und Gondeln. Technische Datenblätter geben Auskunft über alle notwendigen Einstellungen.

download Bauanleitung KEIRO-PC-24 Rumpf

download Bauanleitung KEIRO-PC-24 Rumpfdeckel und Heck

download Bauanleitung KEIRO-PC-24 Flügel

download Bauanleitung KEIRO-PC-24 Höhensteuer und Seitenruder

download Bauanleitung KEIRO-PC-24 Gondel

download Bauanleitung KEIRO-PC-24 Hauptfahrwerkbein

Flug-Filme KEIRO-Pilatus PC-24

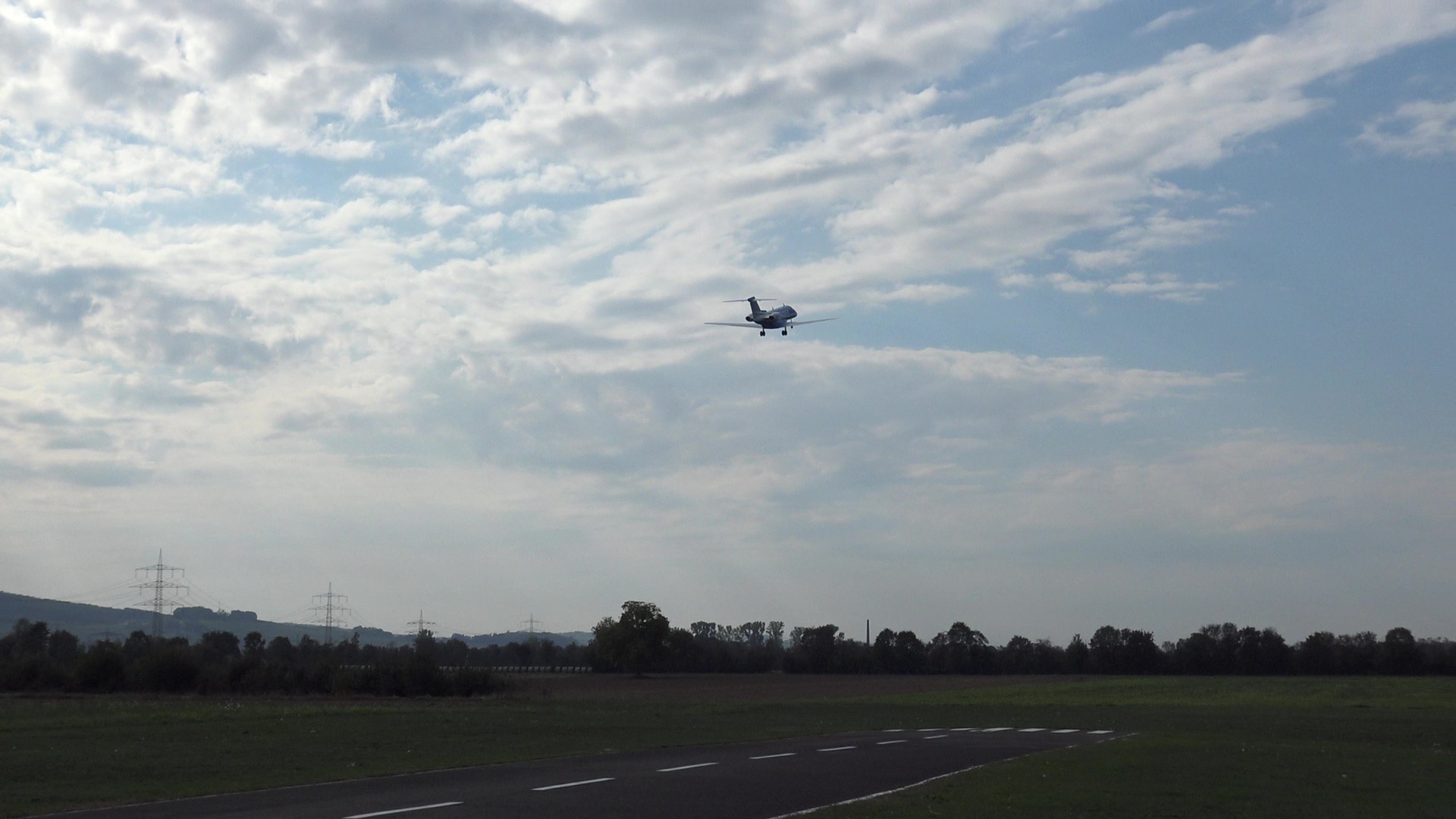

Video vom Erstflug, aufgenommen von Markus Nussbaumer in Müllheim (De)

Video vom Erstflug der ersten aus einem Bausatz aufgebauten PC-24

Preisliste KEIRO-Pilatus PC-24 Bausätze (Stand 06.04.2021)
Preise ab Rothrist, Schweiz, ohne Versand, ohne Zoll und ohne ausländische Steuern etc
SFR. Euro
Art.-Nr: PC24-20 Lieferfrist ca. 6-8 Wochen, bitte anfragen
Komplett Bausatz
420-teiliger Frästeilesatz für Rumpf, Leitwerk, Flügel und Gondeln, Bauplan, CD mit Stücklisten, Bauanleitungen und Einstelldaten.
Alle Leisten und Beplankungsbretter, Flügel- , Gondel- und Höhenrudersteckungen, Schub-/Einlaufrohre, mit Lippe 3D gedruckt. GFK-Teile zum Aufbau von 2 geschleppten Fahrwerkbeinen inkl. Feder, Material für Cockpitverglasung, Frästeile für Flügelhelling, Kleinteile.
980.- 843.-
Versandkosten PC24-20 innerhalb Schweiz ( mit PostPac Economy, versichert) 17.- -
Versandkosten PC24-20 in Zentral-Europa ohne Zoll und Steuern (mit PostPac Economy, versichert) 52.-
Wir halten uns Preisänderungen jederzeit vor
Gültig sind die hier publizierten Preise am Bestelldatum
inkl. CH-MWST Export-Preise
